OriginalLM324N
LM324N

LM324N

5.0 (5) 0
  • شماره فنی قطعه:LM324N
  • شناسه کالا:464200
  • برند:Texas Instruments
  • پکیج:DIP-14
  • دسته بندی:آپ امپ (OP AMP)

    انواع دیگر LM324N

    LM324NHigh copy

    LM324N

    Texas Instruments موجود
    • + 1 عدد
      14,500 تومان
    14,500 تومان

    مشخصات فنی

    • DatasheetDownload
    • Weight 1.552 g
    • Supply Voltage (Min) 3 V
    • Mounting Style Through Hole
    • Package DIP-14
    • Minimum Operating Temperature 0 °C
    • Maximum Operating Temperature +70 °C
    • Number of Channels 4 Channel
    • Supply Type Single|Dual Supply
    • Input Offset Voltage 7 mV
    • Input Type Rail-to-Rail
    • Supply Voltage (Max) 32 V
    • Supply Current 1.5 mA
    • Output Current 40 mA
    • Gain Bandwidth Product (fT) 1.2 MHz
    • Slew Rate (SR) 500 mV/µs
    • Input Bias Current 45 nA

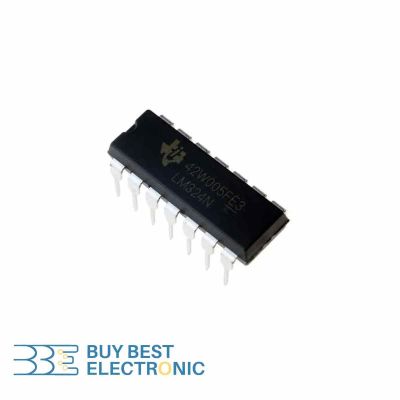

    LM324N؛ چهار آپ‌امپ مستقل در پکیج DIP-14

    LM324N شامل چهار تقویت‌کننده عملیاتی در یک آی‌سی است و برای مدارهای آنالوگ کم‌فرکانس، شرطی‌سازی سیگنال و چند مرحله تقویت با یک منبع تغذیه کاربرد دارد. ورودی common-mode می‌تواند تا زمین برسد، اما خروجی تا ریل مثبت کامل بالا نمی‌رود.

    کاربردهای رایج در مدار

    • تقویت خروجی سنسورهای آنالوگ پیش از ورود به ADC
    • ساخت فیلتر فعال یا بافر برای سیگنال‌های کم‌فرکانس
    • پیاده‌سازی چند مرحله تقویت یا آستانه‌گذاری ساده در یک برد

    چه زمانی انتخاب مناسبی نیست؟

    LM324N ریل‌به‌ریل نیست و برای سیگنال‌های سریع یا خروجی نزدیک ریل مثبت ممکن است مناسب نباشد. نسخه TI با پسوند N پکیج PDIP-14 دارد؛ محدوده تغذیه، پهنای‌باند، نرخ تغییر خروجی و محدوده ورودی را بر اساس سازنده و دیتاشیت دقیق کنترل کنید. اگر comparator سریع یا آپ‌امپ کم‌نویز لازم است، قطعه تخصصی‌تری انتخاب کنید.
