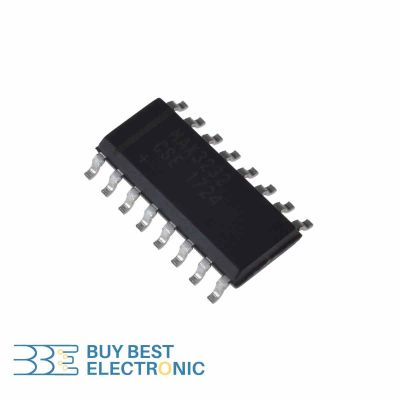

OriginalMAX3232CSE
MAX3232CSE

MAX3232CSE

5.0 (16) 0
  • شماره فنی قطعه:MAX3232CSE
  • شناسه کالا:22318
  • برند:Maxim Integrated
  • پکیج:SO-16
  • دسته بندی:آی سی اینترفیس

    انواع دیگر MAX3232CSE

    MAX3232CSEHigh copy

    MAX3232CSE

    Maxim Integrated ناموجود
    جهت اطلاع از قیمت،‌ ثبت استعلام کنید.
    24,100 تومان

    مشخصات فنی

    • DatasheetDownload
    • Weight 0.2 g
    • Mounting Style SMD/SMT
    • Supply Voltage (Min) 3 V
    • Supply Voltage (Max) 5.5 V
    • Minimum Operating Temperature 0 °C
    • Maximum Operating Temperature +70 °C
    • Package SO-16
    • Function Transceiver
    • Duplex Full Duplex
    • Supply Type Single Supply
    • Supply Current 1 mA
    • Number of Receivers 2 Receiver
    • Number of Drivers 2 Driver
    • Data Rate 235 kb/s

    MAX3232CSE؛ رابط دوطرفه UART به RS-232

    MAX3232CSE برای تبدیل سطوح منطقی ارسال و دریافت سریال به سیگنال‌های الکتریکی استاندارد RS-232 به‌کار می‌رود. این آی‌سی مدار پمپ شارژ داخلی دارد و با چند خازن خارجی می‌تواند از یک تغذیه مثبت، سطوح ولتاژ موردنیاز رابط RS-232 را ایجاد کند؛ در نتیجه معمولاً به منبع تغذیه دوگانه جداگانه نیاز نیست.

    کاربردهای رایج

    • اتصال UART میکروکنترلر به تجهیزات دارای پورت سریال RS-232
    • رابط سریال در ابزارهای آزمایشگاهی، تجهیزات صنعتی و سامانه‌های تعبیه‌شده
    • تعمیر مبدل‌ها و بردهای دارای کانکتور سریال

    پیش از مونتاژ

    • بازه تغذیه خانواده MAX3232 برابر ۳ تا ۵٫۵ ولت است؛ مشخصات نسخه دقیق را کنترل کنید.
    • خازن‌های پمپ شارژ را طبق مدار مرجع سازنده و نزدیک آی‌سی قرار دهید.
    • RS-232 با UART سطح منطقی یکسان نیست؛ اتصال مستقیم پین UART به خط RS-232 ممکن است به مدار آسیب بزند.
    • پسوند CSE و پکیج SO-16 ثبت‌شده را با نقشه فوت‌پرینت تطبیق دهید.

    مشخصات فنی ثبت‌شده

    Supply Voltage (Min)3 V
    Supply Voltage (Max)5.5 V
    PackageSO-16
    Data Rate235 kb/s
    Number of Drivers2 Driver
    Number of Receivers2 Receiver
    DuplexFull Duplex

    این مقادیر از اطلاعات فنی ثبت‌شده برای همین شناسه محصول استخراج شده‌اند؛ برای طراحی نهایی، شرایط آزمون و حدود مجاز را با دیتاشیت سازنده تطبیق دهید.
