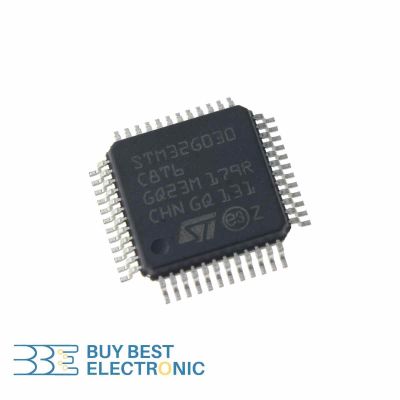

OriginalSTM32G030C8T6
STM32G030C8T6

STM32G030C8T6

5.0 (12) 3
  • شماره فنی قطعه:STM32G030C8T6
  • شناسه کالا:458119
  • برند:STMicroelectronics
  • پکیج:LQFP-48
  • دسته بندی:میکروکنترلر STM32

    مشخصات فنی

    • DatasheetDownload
    • Weight 1.0908 g
    • Minimum Operating Temperature -40 °C
    • Mounting Style SMD/SMT
    • Maximum Operating Temperature +85 °C
    • Supply Voltage (Max) 3.6 V
    • Data Ram Size 8 kB
    • Package / Case LQFP-48
    • Program Memory Size 64 kB
    • ADC Resolution 12 bit
    • Supply Voltage (Min) 2 V
    • Maximum Clock Frequency 64 MHz
    • Core ARM Cortex M0+
    • Number of I/Os 43 I/O
    • Series STM32G030

    نکات انتخاب و طراحی با STM32G030C8T6

    STM32G030C8T6 نسخه‌ی ۴۸پایه (LQFP48) و ۶۴ کیلوبایتی سری G030 است (دیتاشیت DS12991). فقط بسته‌ی LQFP48 در این سری پایه‌ی جداگانه‌ی VBAT و VREF+ دارد؛ در بسته‌های دیگر VBAT داخلاً به VDD وصل است. پس اگر RTC باید با باتری جدا از منبع اصلی کار کند، یا ولتاژ باتری را باید با ADC اندازه گرفت (کانال داخلی سوم)، باید سراغ این بسته رفت.

    تفاوت با STM32F030C8T6

    هر دو LQFP48 با ۶۴ کیلوبایت فلش‌اند، اما G030 هسته‌ی Cortex-M0+ با ۶۴ مگاهرتز (به‌جای Cortex-M0 با ۴۸ مگاهرتز)، حداقل ولتاژ ۲ ولت (به‌جای ۲.۴ ولت) و ECC روی فلش دارد. اسیلاتور داخلی آن هم در کل بازه‌ی دما بین ۲- و ۱.۵+ درصد انحراف دارد، در حالی که در F030C8T6 ±۵٪ است. شماره‌ی پایه‌ها یکسان نیست؛ مثلاً NRST در G030C8 پایه‌ی ۱۰ و در F030C8 پایه‌ی ۷ است، پس جایگزینی روی PCB موجود نیاز به بازنگری دارد.

    نکات طراحی

    • USART1 و USART2: فقط USART1 حالت‌های Smartcard، IrDA، LIN، Modbus، تشخیص خودکار baud و بیدارشدن از Stop را دارد و USART2 ساده است. از دو I2C هم فقط I2C1 پشتیبانی SMBus، کلاک مستقل و بیدارشدن از Stop را دارد؛ هر دو Fast Mode Plus را دارند. حالت I2S فقط روی SPI1 است.
    • بوت‌لودر: علاوه بر USART روی PA9/PA10 یا PA2/PA3، از I2C روی PB6/PB7 یا PB10/PB11 هم کار می‌کند؛ جفت PB10/PB11 فقط در LQFP48 بیرون آمده است. پایه‌ی BOOT0 با PA14 مشترک است.
    • PC13 تا PC15: فقط تا ۳ میلی‌آمپر و ۲ مگاهرتز می‌توانند خروجی بدهند؛ برای راه‌اندازی مستقیم LED مناسب نیستند.

    نظرات و سوالات

    رحیمی
    5
    کیفیت اوریجینال قیمت عالی ارسال عالی
    هادی فیضی
    سلام این محصولتون تایلندی هست یا تایوانی ؟
    علی نورمحمدی
    دوست عزیز مقایسه بین میکرو کنترلها از نظر تایوان یا تایلند بودن اونها فقط در مورد میکروهای خانواده AVR صادق هست. میکرو کنترلرهای خانواده STM شرکت بای بست اورجینال بوده و خواهد بود اما ممکن هست اسمبل اونها در کشورهای مختلف مثل تایوان، مالزی،فیلیپین، یا حتی چین اتفاق بیفته. کشور اسمبل کننده به اختصار روی میکرو نمایش داده میشه برای مثال برای تایوان اختصار TWN, برای مالزی اختصار MYS, برای فیلیپین اختصار PHL, و برای کشور چین CHN میباشد.
    سعید احمدخواه
    5
    قیمت رقابتی کیفیت اورجینال ارسال سریع و خوب

    ثبت نظر یا سوال

    به این محصول امتیاز دهید

    مشخصات خرید

    موجود

    قیمت بر اساس تعداد:

    • + 1 عدد
      248,000 تومان
    248,000 تومان
