Original

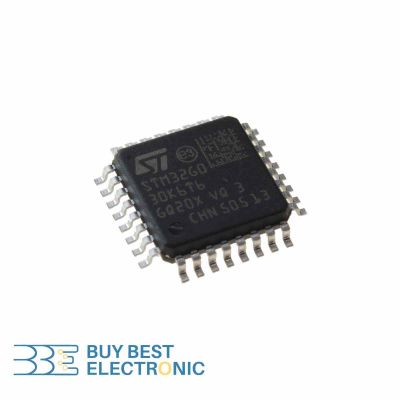

STM32G030K6T6

5.0 (6) 0

شماره فنی قطعه:STM32G030K6T6
شناسه کالا:460819
برند:STMicroelectronics
پکیج:LQFP-32
دسته بندی:میکروکنترلر STM32

مشخصات فنی

DatasheetDownload
Weight 1.3366 g
Minimum Operating Temperature -40 °C
Mounting Style SMD/SMT
Maximum Operating Temperature +85 °C
Supply Voltage (Max) 3.6 V
Data Ram Size 8 kB
Data Bus Width 32 bit
Program Memory Size 32 kB
ADC Resolution 12 bit
Package / Case LQFP-32
Interface Type I2C, SPI, UART, USART, USB
Number of I/Os 29 I/O
Supply Voltage (Min) 2 V
Maximum Clock Frequency 64 MHz
Core ARM Cortex M0+
Series STM32G0

نکات انتخاب و طراحی با STM32G030K6T6

STM32G030K6T6 نسخه‌ی ۳۲پایه (LQFP32) از سری G030 با ۳۲ کیلوبایت فلش است. هم‌پکیج و هم‌حجم فلش با STM32F030K6T6 است، اما در دیتاشیت‌ها تفاوت‌های مهمی دارند: SRAM دو برابر (۸ در برابر ۴ کیلوبایت)، دو USART و دو SPI و دو I2C به‌جای یکی، و هسته‌ی Cortex-M0+ با ۶۴ مگاهرتز به‌جای Cortex-M0 با ۴۸ مگاهرتز. شماره‌ی پایه‌ها یکسان نیست (مثلاً NRST در G030 پایه‌ی ۶ و در F030 پایه‌ی ۴ است)، پس کد و PCB را بدون بازبینی جابه‌جا نکنید.

محدودیت‌های LQFP32

کریستال: در این بسته PF0 و PF1 وجود ندارد و HSE (۴ تا ۴۸ مگاهرتز) روی همان پایه‌های PC14 و PC15 آمده که کریستال ساعت ۳۲.۷۶۸ کیلوهرتزی (LSE) هم دارد. اگر هر دو کریستال لازم است، به LQFP48 بروید؛ اگر دقت اسیلاتور داخلی کافی است، HSE را کنار بگذارید.
بوت‌لودر I2C: فقط روی PB6/PB7 در دسترس است، چون PB10/PB11 در LQFP32 بیرون نیامده‌اند؛ بوت‌لودر USART روی PA9/PA10 یا PA2/PA3 است.
VBAT: پایه‌ی جداگانه ندارد و داخلاً به VDD وصل است.

ثبت نظر یا سوال

به این محصول امتیاز دهید

مشخصات خرید

موجود

قیمت بر اساس تعداد:

+ 1 عدد
197,000 تومان

197,000 تومان

شماره تماس فروشگاه: 44292020-021
